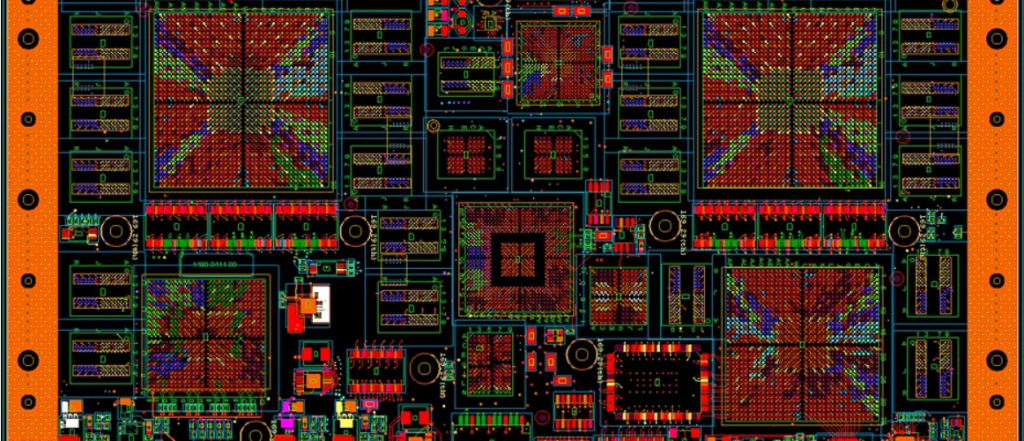

      Дизайн и компоновка печатной платы повышенной плотности HDI

      Главная
      —
      Информация для заказчика
      —
      Дизайн и компоновка печатных плат
      —Дизайн и компоновка печатной платы повышенной плотности HDI
      Сделать заказ

      В последнее время, наблюдается растущая тенденция к миниатюризации и появлению искуственного интеллекта в электронных продуктах. Это привело к тому, что проектировщики стали использовать печатные платы с высокой плотностю компоновки (HDI).

      При производстве МПП повышенной плотности (High Density Interconnect - HDI) учитывается ряд функциональных особенностей:

      • плотность трассировки увеличивают посредством уменьшения общей ширины проводников и зазоров между ними;
      • применяются различные межслойные многоуровневые переходы, включая глухие и слепые отверстия;
      • используются диэлектрики сверхтонкого типа RCC.

      Факторы, стимулирующие развитие отрасли HDI плат


      Среди основных факторов числится необходимость одновременного увеличения количества выводов сложных компонентов, межслойных соединений и уменьшения общей площади диэлектрика. Снижение количества выводных компонентов, а также корпусная миниатюризация – еще одни факторы, влияющие на актуальность развития технологии HDI.
      Область применения

      • Высокосложные устройства мобильной связи
      • Системы особого военного назначения
      • Компактные системы наблюдения/слежения
      • Высокосложные устройства мультимедиа
      • Портативные медицинские датчики и детекторы

      Особенности плат повышенной плотности HDI

      Дизайн и компоновка печатной платы повышенной плотности HDI — это специализированный подход, оптимизирующий размещение компонентов на печатной плате для максимального использования пространства и минимизации помех сигнала. Это особенно полезно для разработки компактных и высокопроизводительных электронных устройств, таких как смартфоны и планшеты, ноутбуки, носимые медицинские датчики, высокосложные мультимедиа устройства,  фото и видеокамеры.

      Конструкционные возможности

      МПП высокой плотности состоят из определенного количества последовательно чередующихся токопроводящих рисунков и диэлектрических слоев. Основное отличие HDI от обычных многослойных печатных плат, заключается в использовании ультратонкой фольги и фольгированного материала с небольшой диэлектрической толщиной. Средняя ширина проводников в пластине – 0,1 мм. Как следствие - возможность производить различные элементы топологии высокого разрешения.

      В некоторых моделях МПП применяют при изготовлении диэлектрические материалы на основе неармированных (стекловолокном) эпоксидных смол. Такие печатные платы называются RCC (покрытая смолой фольга из меди).
      Материалы

      При создании МПП высокой плотности, в зависимости от требуемых технологических характеристик и нюансов эксплуатации, используют стеклотекстолит:

      • FR4 140˚ температуры стеклования – ShengYi [S1141], толщиной фольги 18-140 мкм.
      • FR4 170˚ температуры стеклования - ShengYi [S1170], фольгированная толщина которого 18-105 мкм.
      • FR4 Halogen Free - ShengYi [S1155] с толщиной фольги 35 мкм и пр.
      Особенности технологии производства

      Зачастую HDI платы изготавливают послойным методом наращивания и/или попарным прессованием. С чем это связано? Связано это с тем, что существует необходимость создания в структуре платы двух различных видов межслойных переходов:

      • глухого – между внутренними и наружными слоями (deaf);
      • слепого – между внутренними слоями (blind).

      Что касается производственного оборудования, то современные МПП высокой плотности создаются с использованием лазеров. При этом, лазерное сверление внешних, внутренних слоев способствует формированию глухих лазерных микроотверстий, которые последовательно накрываются следующими слоями и превращаются в слепые. Если возникает парное прессование, отверстия высверливаются и подвергаются процессу металлизации. Использование комбинированных и субтрактивных методов стало возможным после разработки технологий производства тонкомерной фольги. В результате, облицовывание диэлектриков тонкомерной фольгой (5-12 мкм) позволило значительно снизить цены на HDI платы.
      Дизайн и компоновка печатной платы повышенной плотности HDI

      Ключевые аспекты проектирования печатных плат HDI

      Соображения по проектированию печатных плат высокой плотности часто требуют уникальных производственных процессов, отличных от тех, которые используются для других типов печатных плат:

      • Многослойность

      Платы HDI обычно имеют несколько слоев с высокой плотностью маршрутизации и межсоединений. Многослойность является важным фактором, поскольку он влияет на общую производительность и технологичность печатной платы. Факторы, которые следует учитывать при размещении слоев, включают количество слоев, толщина каждого слоя, тип используемых материалов, и расположение силовых и заземляющих плоскостей. Правильный подход к проектированию слоёв платы необходим для обеспечения целостности сигнала, контролируемого импеданса, и управление температурой.

      • Ширина трассы и интервал

      Платы HDI требуют небольшого расстояния между дорожками и контактными площадками для обеспечения высокой плотности трассировки. Ширина и расстояние между дорожками должны быть тщательно подобраны, чтобы соответствовать проектным требованиям., например, контролируемый импеданс, перекрестные помехи, и пропускная способность по току. Для достижения более высокой плотности цепей может потребоваться меньшая ширина дорожек и расстояние между ними, но они также могут увеличить риск проблем с целостностью сигнала, заводской брак, и электрические помехи.

      • Переходные отверстия

      Платы HDI в значительной степени зависят от переходных отверстий для соединения между различными слоями. Правильная конструкция переходных отверстий имеет решающее значение для достижения высокой плотности маршрутизации и надежной передачи сигнала. Есть несколько типов используемых переходных отверстий, таких как сквозные отверстия, глухие отверстия, и слепые переходные отверстия, каждый со своими преимуществами и ограничениями. Местонахождение, размер, и расстояние между переходными отверстиями должны быть тщательно продуманы для обеспечения надлежащих электрических характеристик, управления температурным режимом и  т.д.

      • Размещение компонентов

      Размещение компонентов на печатной плате HDI имеет решающее значение для достижения высокой плотности схем и оптимизированной маршрутизации сигналов. Неправильное расположение компонентов на печатной плате может сильно повлиять на общую производительность и надежность платы.

      • Целостность сигнала

      Платы HDI часто работают на высоких скоростях, и целостность сигнала имеет решающее значение для обеспечения надежной работы. Такие факторы, как контроль импеданса, отражения сигнала, перекрестные помехи, и электромагнитные помехи (ЭМИ) необходимо тщательно продумать на этапе проектирования. Расширенные инструменты моделирования и анализа могут использоваться для проверки целостности сигнала и оптимизации конструкции печатной платы для высокоскоростной передачи сигналов.

      Дизайн и компоновка печатной платы повышенной плотности HDI

      Советы по дизайну и компоновке печатных плат повышенной плотности HDI

      Учитывайте производственные возможности.

      При проектировании печатной платы HDI, важно учитывать возможности выбранного вами производителя печатных плат. Разработка платы, выходящей за рамки ее возможностей, может привести к затрате времени  на перепроектирование. Чтобы обеспечить успех, Мы работаем с клиентом ещё на этапе проектирования, для того чтобы заранее спроектировать плату, оптимальную для нашей производственной линии.

      Выберите правильный тип переходного отверстия.

      Тип переходного отверстия, который вы выбираете, может значительно повлиять на стоимость и время производства.

      Рассмотрите доступность и размер компонентов.

      Количество и размер компонентов, используемых в конструкции печатной платы HDI, также играют решающую роль. Имейте в виду, что основной целью печатных плат HDI является минимизация затрат и занимаемой площади. Выберите легкие, качественные и экономичные компоненты, а также минимизируйте их количество в проекте. Размещение компонентов повлияет на ширину трассы, размер отверстия, и габаритные размеры платы, поэтому обеспечьте качество и надежность при оптимизации пространства.

      Избегайте скопления компонентов.

      В то время как компактный дизайн может соблазнить вас разместить компоненты слишком близко друг к другу, важно придерживаться минимально допустимого расстояния между ними, а также избегать формирования скопления компонентов локально. Мощные компоненты могут создавать электромагнитные помехи (ЭМИ), влияющие на целостность сигнала. Кроме того, индуктивность и емкость рядом с контактными площадками могут повлиять на мощность сигнала и скорость связи. Убедитесь, что компоненты расположены так, чтобы переходные отверстия располагались симметрично, чтобы уменьшить нагрузку и избежать искажений. Учитывайте простоту обслуживания и доработок на этапах установки.

      Создайте эффективный проект слоёв платы. Конструкция стека печатной платы также может повлиять на производственные проблемы. Количество слоев и типы материалов в стеке могут влиять на частоту ламинирования и время сверления. Выберите эффективную и экономичную конструкцию стека.Наши менеджеры проконсультируют Вас по технологическим особенностям производства нашей линии.

      Заключение

      В заключении, проектирование печатной платы HDI - критический процесс, требующий тщательного учета различных факторов. Следуя рекомендациям по проектированию печатных плат HDI и учитывая ключевые факторы, упомянутые в этом блоге, проектировщики могут создавать инновационные и надежные конструкции печатных плат HDI и обеспечивать реализацию инновационных и передовых продуктов. ИнПромСинтез  обладает всеми знаниями и инструментами, необходимыми для проектирования мощной печатной платы HDI. Свяжитесь с нами чтобы получить консультацию и помощь в проектировании печатных плат HDI.

      Что предлагает ИнПромСинтез

      Быстрое выполнение работ

      • У нас очень быстрое время обработки запросов от клиентов - от проектирование до изготовления прототипа или рабочего образца платы.
      • Широкий выбор параметров
      • Для изготовления плат ИнПромСинтез использует широкий выбор различных параметров. Он включает в себя тип материала печатной платы, который Вы хотите использовать, отделку поверхности. А также опции для добавления уникальных идентификаторов для ваших плат.
      • Наше производство также может производить платы до 32 слоев.

      Система онлайн заказа

      Наконец, сайт ИнПромСинтез позволяет вести заказ платы полностью в онлайн режиме, где производится подгрузка файлов проекта, согласование замены компонентов, а также автоматический расчёт цены Вашей печатной платы. Это происходит после того, как Вы загрузите файлы Gerber и введете необходимые данные.

      Наше производство печатных плат предлагает идеальный баланс между ценой и качеством и множеством вариантов изготовления, которые могут подходить для высоковольтных плат.

      Назад к списку
      • Дизайн и компоновка печатных плат
        • Дизайн и компоновка гибкой печатной платы
        • Дизайн и компоновка гибко-жёсткой печатной платы
        • Обратный инжиниринг и дизайн печатных плат
        • Дизайн и компоновка многослойной печатной платы
        • Дизайн и компоновка высокочастотной печатной платы
        • Дизайн и компоновка силовой печатной платы высокой мощности
        • Дизайн и компоновка печатной платы повышенной плотности HDI
        • Дизайн и компоновка светодиодной печатной платы
        • Дизайн и компоновка СВЧ печатных плат
        • Дизайн и компоновка высоковольтной печатной платы
        • Дизайн и компоновка печатной платы усилителя
        • Дизайн и компоновка печатной платы на металлическом основании
      • Изготовление печатных плат и электронных модулей
        • Прототип печатной платы
        • Печатная плата с металлическим сердечником
        • Гибкие и гибко-жёсткие печатные платы
        • Многослойные жёсткие печатные платы
        • Печатная плата высокотемпературная
        • Производство печатных плат с медным или алюминиевым основанием
        • HDI печатные платы
        • Платы с позолоченным разъёмом (Gold Finger)
        • Плата со встроенным резистором
        • Плата с контролируемым импедансом
        • Печатная плата на основе СЕМ-1 и СЕМ-3
        • Печатные платы на основе FR1 - FR5
        • Высокочастотная печатная плата
      • Сборка печатных плат и электронных модулей
        • Услуга монтажа гибких и гибко-жёстких печатных плат
        • Изготовление трафаретов для поверхностного монтажа печатных плат
        • Выводной монтаж электронных модулей через отверстие
        • Сборка прототипа печатной платы
        • Поставки электронных компонентов и модулей
        • Сборка SMD и DIP печатных плат и электронных модулей любой сложности
        • Сборка светодиодной печатной платы
        • BGA монтаж печатных плат и электронных модулей
      • Как оформить заказ
      Будьте в курсе наших акций и новостей
      Подписаться
      Статьи
      4 июня 2026
      Как работают датчики влажности на основе полимерных плёнок?
      1 июня 2026
      Что такое методы пассивного охлаждения в компактной электронике?
      28 мая 2026
      Как проектировать системы синхронизации в распределённых промышленных сетях?
      Главная
      Печатные платы
      Как заказать
      Компания
      Контакты
      Оплата и доставка
      Условия оплаты и доставки
      Вакансии
      Подписаться на рассылку
      +7 915 297-30-08
      +7 915 297-30-08Отдел продаж
      +7(982)261-75-01Офис
      info@inpromsintes.ru
      г. Москва, проезд Научный, д. 19, этаж 2, ком. 6д, оф. 18, 117246
      • Вконтакте
      • Telegram
      • Viber
      • Viber
      • WhatsApp
      2026 © ИнПромСинтез: Все права защищены
      Каталог
      По всему сайту
      По каталогу
